电缆桥架规范以及注意事项

文字:[大][中][小] 手机页面二维码 2020/10/10     浏览次数:

  众所周知!在现代建筑中,电缆和电线的安装都是不可缺少的。电缆桥架主要用于铺设电缆。相信很多朋友并不了解电缆桥架由支撑臂、支架和一些安装附件组成,分别是网格式结构、梯架式结构、托盘式结构和分槽式结构。那么大家对电缆桥架的安装都了解多少呢?接下来!将为大家详细介绍,电缆桥架的安装注意事项,希望可以帮到大家!

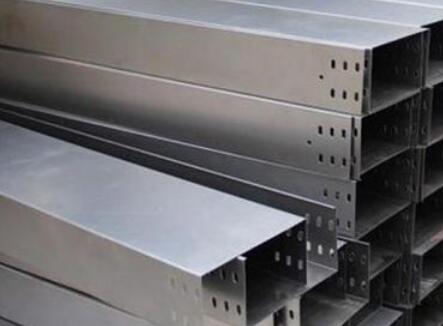

桥架

桥架

  1、电缆桥架托电缆槽从上到下排列:计算机电缆槽,屏蔽电缆槽,总控制电缆槽,低压电源和照明电缆槽和高压电缆槽。在同一个托盘中,如果需要放置两种不同用途的电缆,应在托盘中间用隔板隔开,并用一块板盖住。
  2、为便于维护和安装,同一层托盘的总宽度不应超过2米,托盘的层间距离一般为300米。
  3、从电缆桥架托托盘侧面到墙壁的距离为50-100毫米,水平相邻托盘边缘为50毫米。
  4、电缆桥架垂直托盘底部与墙、柱的距离为25-50毫米,托盘顶部与天花板、横梁等障碍物底部的距离大于150毫米。如果托盘底部与电气设备顶部之间的距离小于450毫米,应在托盘底部设置不燃隔板。
  5、电缆桥架支架间距一般小于3m,实际工程大多采用l 5m或2m。膨胀螺栓通常用于固定架托臂和柱。固体定位的凝固强度通过计算确定。为了防止钻钢筋,可以提前用钢筋检测仪进行检查。尽可能避开主筋。在电缆沟或电缆隧道中使用支架的地方,应尽可能使用预埋件,不得使用膨胀螺栓。预埋件一般采用8-16毫米厚、80-200毫米宽的扁钢,支架臂直接焊接在扁钢上。
